产品介绍

移动式喷粉精炼除气机基本情况如下：

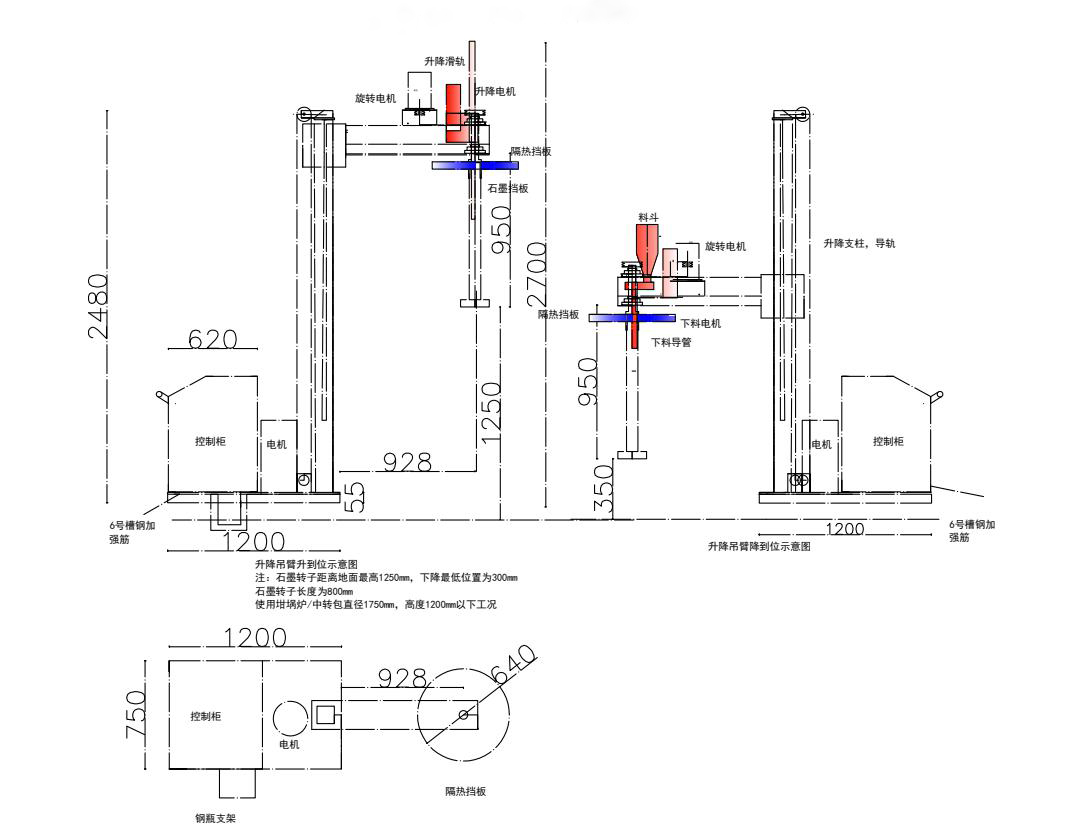

一、机架主体材料

移动机架底盘采用12mm厚钢板,尺寸750X1200，6号标准槽钢加强

升降支柱使用120X120X5mm的方管；机架高度2400mm

电器柜框架使用3mm铁板加工制作，外围板1.5MM厚冷压板制作,喷塑处理；

升降链条悬挂30X60方铁；

升降机头尺寸200X200；机头长度1000mm

机头移动行程1200mm

升降机头活动位置12mm后钢板和16mm后钢板

挡板升降行程：300mm

3项380V+N线三芯四线（3X1.5+1电线）

二、机架制作工艺

机架主体采用电焊焊接工艺为主。机架与支柱，电器柜框架，升降链悬挂机构、机头活动板都是焊接，然后打磨抛光。

机头封板，电器柜封板，机头与机头活动机构以螺栓固定为主，各种电机、电器一螺栓固定为主。

三、升降机构

采用双链条，导轨机构移动，涡轮减速机，动力为刹车电机

四、表面处理

机架主体、电器柜框架表面除锈后，做防锈处理再做两次喷漆处理。

五、主要电器配置参数、厂家

型号	定制	备注
控制方式	PLC
触摸屏	昆仑通泰	7寸触摸屏
接触器，继电器	正泰
主轴调速变频器	科朗
机头升降形式	双直线导轨	HGW30CA
升降方式	链条升降	双两条链条
转子升降行程	1500毫米	带800MM长石墨转子
升降电机功率	3相380V1.5KW	涡轮减速机，德东刹车电机
旋转电机	750W
转速	0--600转/分钟	变频控制
臂长	1000毫米	适用炉体直径≤1800毫米
移动方式	人工推动
气体	氩气、氮气等
流量调节方式	人工	余姚银环玻璃转子流量仪显示
		除气调节范围10---30L/min，
		精炼调节范围10---40L/min，
储粉罐容量	8公斤	材质不锈钢
送料电机	220V300W	奥奇力调速电机
送料电机调速方式	调速器
送料速度	0g-800g/分钟	数量由电机转速和给料时间决定
送料方式	螺杆送料
转子材料	石墨	抗氧化处理
转子尺寸	长800mm直径80mm	链接螺纹T40X6长100mm
转轮尺寸	直径200	抗氧化处理
转轮材料	石墨
挡板升降电机	3相380V 300W	奥奇力电机
主轴转速范围	小于600转/分钟	变频调节
转轮跳动误差	≤3毫米	（300转/分钟）
挡板材料	石墨	500X25X130抗氧化处理
防铝挡板	锅炉钢板
机头移动线	使用铝质拖链布置
整机重量	650公斤
包装方式	薄膜包装	现场组装完毕

六、流程功能

1、手动模式

在手动模式下可以单独实现：
机头上升、下降功能；挡板上升、下降功能；
精炼开关；给料开关；除气开关；旋转开关。
每个动作可以单独操作，实现调整要求。
每个动作有机械按钮单独操作。
注意：本机不加石墨挡板，以免影响搅拌功能
2、自动模式
在自动模式下流程：

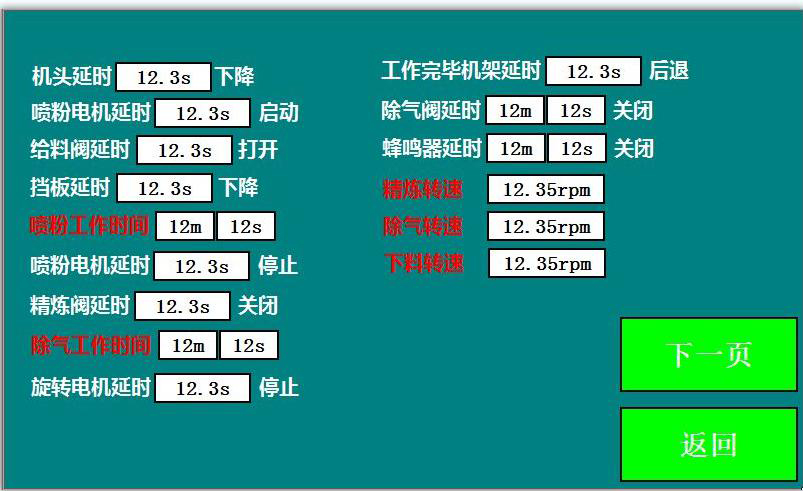

按上图调整各种延时后，机头上升到顶点，按下自动启动按钮，开始各个程序。
机头下降---精炼阀开启---精炼行程启动---石墨转子旋转（速度可调）---固体颗粒开始下料（速度可调）---精炼时间到—精炼剂停止下料—除气阀开启---挡板下降---除气时间到---旋转停止---机头上升---挡板上升---机头升到上限位---除气阀关闭---蜂鸣器提醒作业完成---等待下次作业指令

七、除气效果检测

1、工作转速300-600转/分钟

2、工作时间5--15分钟

3、除气静置5-15分钟

4、采用减压凝固法，真空度-0.08MPA,时间5分钟，截面针孔度一级品质

5、采用减压凝固法，真空度-0.08MPA,时间5分钟，A356.2密度检测，密度2.6

技术参数

名称	参数	备注
外形参数	2400X750X2400mm
重量	约650公斤
升降电机	3相380v1500w
旋转电机功率	3相380V750w	变频调速
给料电机	2相220v300w	调速器控制
挡板升降电机	3相300w
气体流量	0---50L/min	玻璃转子流量计
除气转速	0---600转/min	工作速度300--600
给料速度	0---800克/min
铝液处理能力	300---1000KG
适用炉型	坩埚直径800mm以下	炉体外径1800mm以下
